Tugas Jaringan Komputer

Assalamualaikum Wr Wb

Berikut pengerjaan tugas pertemuan 10.

TROUBLESHOOT 1

• Pertama buka aplikasi packet tracer yang telah di instal maka akan tampil sebagai berikut

• Buat lah skema jaringan seperti berikut

• Pilih router yang akan di gunakan disini saya menggunakan router 1841

• Pilih Switch yang akan di gunakan disini saya menggunakan 2950-24

• Setelah itu pilih komputer client atau end device yang digunakan

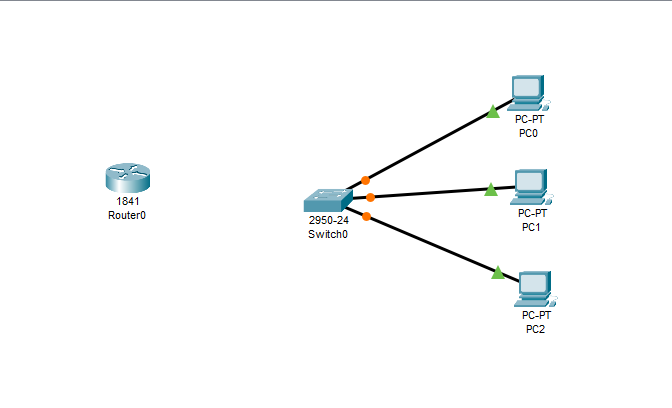

• Setelah semua langkah maka tampilan akan seperti berikut

• Hubungkan pc dengan cable copper straight

• Pilih fast ethernet0 pada pc

• Dan sambungkan kepada switch pada FastEthernet 02/03/04 maka akan seperti berikut

• Lakukan juga langkah yang sama pada router FastEthernet 0/0 ke switch

• Maka akan tampil sebagai berikut

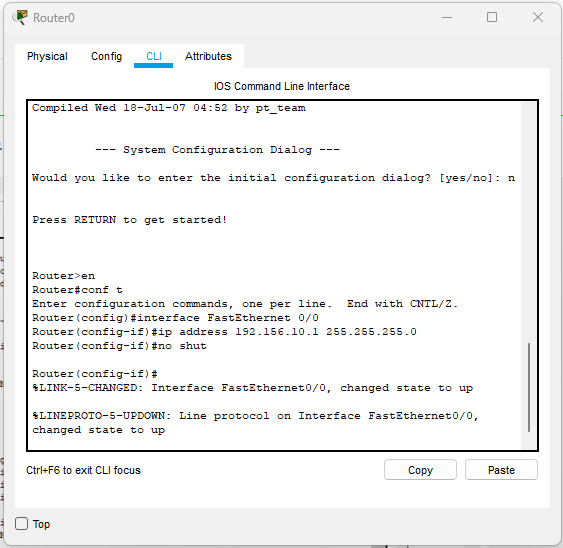

Lakukan set router seperti berikut, dengan cara klik router >> CLI. lalu masukkan settingan seperti berikut

• Setelah itu Setting ip pada tiap pc seperti soal yang sudah di tentukan seperti berikut ;

PC0

PC 1

PC 02

• Uji coba apakah berhasil pilih yang gambar pesan

• Disini dapat dilihat koneksi berhasil antara
  PC0 dengan PC1 berhasil
  PC1 dengan PC0 berhasil akan tetapi
  PC 0 dengan PC 2 gagal  dan
  PC 1 dengan PC 2 gagal hal ini dikarna pada PC2 memiliki perbedaan address.

  Sehingga PC2 tidak bisa melakukan komunikasi dengan device lain.

TROUBLESHOOT 2

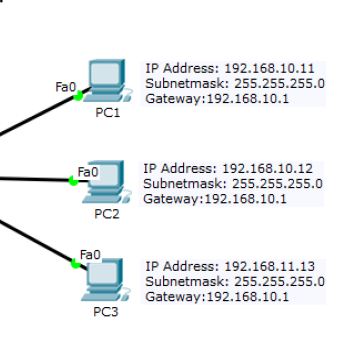

• untuk troubleshoot 2 lakukan langkah yang sama hanya saja ada sedikit perubahan pada salah satu gateway pc seperti berikut



PC0

PC1

PC2

• Setelah pengujian makan akan tampil seperti berikut, Dimana kita uji antara PC0 dengan PC1 Sukses
  PC0 dengan PC2 Sukses
  PC1 dengan PC2 Sukses

  jadi dapat di simpulkan bahwa PC0, PC1 dan PC2 saling terhubung dikarenakan memiliki IP Adress yang sama, walaupun pada PC2 memiliki gateway yang berbeda.

  Hal ini dikarenakan gateway hanya berpengaruh untuk koneksi internet bukan untuk koneksi antar device.

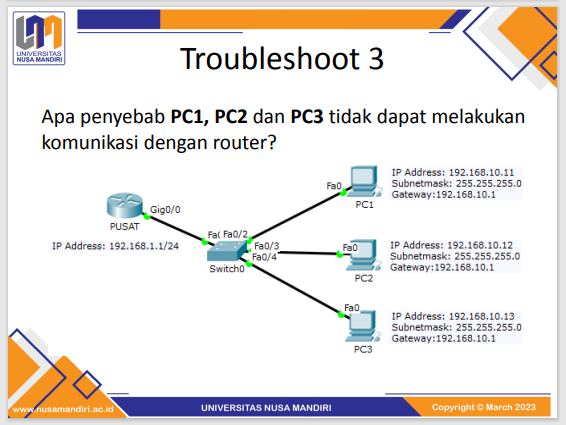

TROUBLESHOOT 3

• Pada troubleshoot 3 ini lakukan perubahan sedikit pada ip router seperti berikut

• Dengan cara klik router lalu pilih config >> FastEthernet0/0 >> lalu ubah IP Adress Router menjadi 192.168.1.1.






• Lalu lakukan pengujian pada PC0 ke router, PC1 ke router, PC2 ke router. dan hasilnya seperti gambar dibawah ini dimana untuk keternagan status semuanya failed

Namun Untuk PC ke PC tidak mengalami ke gagalan atau dikatakan bisa terhubung 1 dengan yang lain

Kenapa PC tidak dapat terhubung dengan router dan kenapa hanya sesama PC yang bisa terhubung?

Jawabannya adalah dilihat dari IP Address router tersebut karna ip Address dari router digunakan untuk gateway sebagai koneksi dari PC dan untuk menghubunkan PC ke router untuk bisa saling terkoneksi.

Dan kenapa hanya sesama PC yang dapat terhubung?

Jawabannya saa dengan jawaban troubleshoot 2 yaitu mereka dapat terkoneksi satu dengan yang lain dikarenakan memiliki IP Address yang sama sehingga saling terhubung. Walaupun pada PC2 memiliki gateway yang berbeda maka akan tetap terhubung hal ini dikarenakan gateway hanya berpengaruh untuk koneksi internet bukan untuk koneksi antar device.


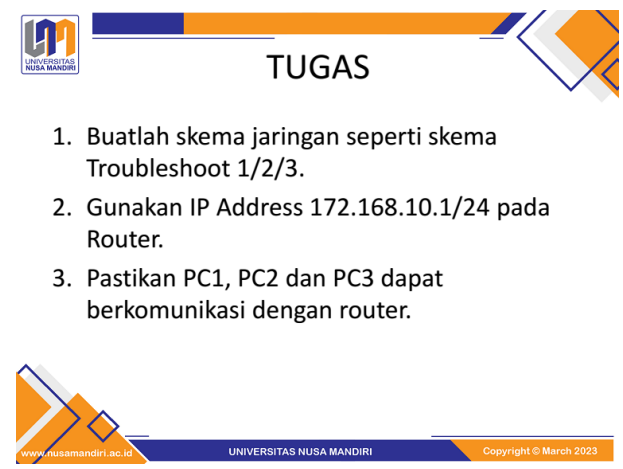

Tugas yang pertama sudah selesai dan tinggal tugas ke 2 dan ke 3 yang kita akan kerjakan kembali


disini saya mengubah Ip Address Router dan semua gateway di Ip Address pc dan kita melakuakan test untuk menyelesaikan tugas yang diberikan

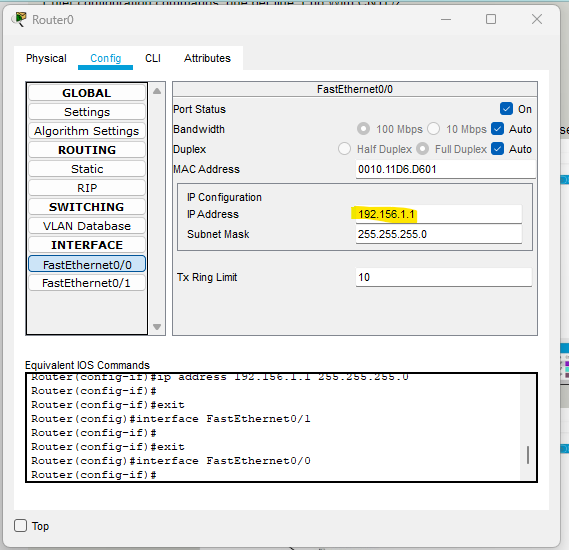

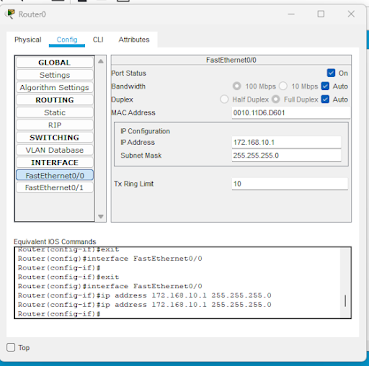

Settingan Router hampir sama dengan yang sebelumnya yg berbeda hanya di Ip Address nya kembali



Lalu setting kembali setiap PC seperti berikut

PC0

PC1

PC2

Dan saatnya saya mencoba hasil yang sudah saya setting diatas

Dan hasilnya sama seperti Troubleshoot ke 3 hanya sesama pc yang terhubung sedangkan pc ke router atau ke pusat tidak terhubung sama sekali dan saya mempunyai alternatif dengan mengubah semua ip address pc ke 172.168.-.-

dan hasilnya adalah.

PC0

PC1

PC2

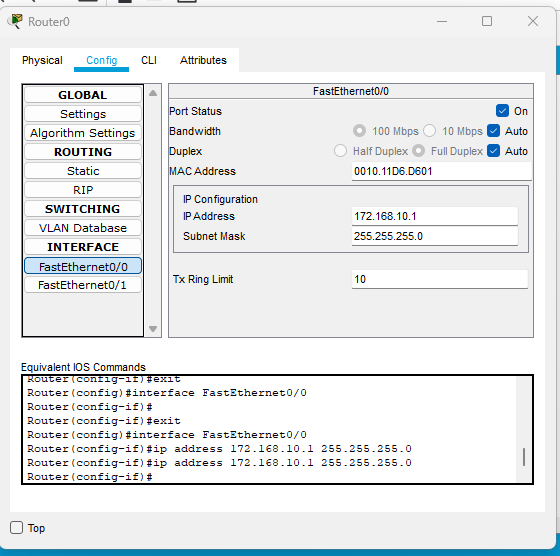

Router

Hasilnya adalah mereka semua terkoneksi semuanya dari pc ke router maupun pc ke sesama pc

Antar PC

PC dengan Router



Kenapa Akhirnya bisa terhubung ?

Kesimpulan : Semua Device dapat terhubung, karena memiliki Ip Address yang sama baik dari Router maupun Pc menggunakan Ip Address 172.168.


Sekian penjelasan dari saya apabila ada kesalahan informasi mohon dimaafkan.

Wassalamualakim Wr.Wb
